Описание

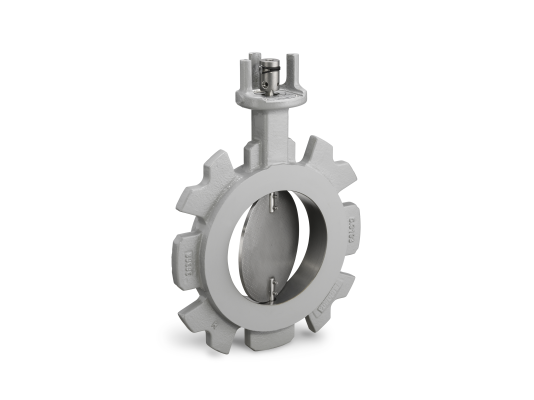

Заслонка дроссельная Siemens VKF10.032 – одна из частей трубопроводной арматуры, которая служит для регулирования потока протекающей газообразной среды для использования в широком диапазоне регулирования. Совместима с газообразными, воздушными средами, а также дымовыми газами. Перемещается с помощью исполнительного механизма, который приобретается отдельно.

Основные параметры и особенности:

• рабочая среда – газ семейства 1-3, слабоагрессивный биогаз, воздух, дымовые газы;
• применение в системах с давлением газа до 1,5 бар;
• диапазон угла открытия: 5–85°;
• подача газа на заслонку в обоих направлениях;
• объем утечки при p = 2 к Па воздуха 0,5%;
• проникающий диск заслонки;
• работа с исполнительными механизмами только левого вращения;
• конструкция, не требующая обслуживания;
• простой монтаж без специальных инструментов и юстировки;
• муфта на вал O10 мм, монтажная плита для приводов SQM33/ SQM40/ SQM45 (доступны для заказа плиты большего размера);
• выбор оптимальной монтажной позиции (см. в инструкции).

Подробнее о дроссельной заслонке

При изготовлении газовой заслонки использованы материалы, стойкие к механическим нагрузкам, высокому давлению, компонентам рабочей среды, износу: высокопрочный чугун GGG40.3 с шаровидным графитом, соответствующий директиве DIN EN 1563 (корпус), нержавеющая сталь (вал и диск). В качестве прокладки вала использовано два уплотнительных кольца. Диск заслонки проникающего типа. Заслонка устанавливается во фланцевое соединение по ISO 7005 и ANSI.

Указатель положения и диск заслонки после монтажа привода устанавливаются на 5°. Газовая заслонка вводится в эксплуатацию совместно с приводом.

Дроссельные заслонки соответствуют постановлению о газовых приборах 2016/426 и другим европейскими стандартам безопасности газового и жидкотопливного оборудования.

Допустимые температуры

Газовая заслонка Siemens VKF10 способствует надёжное перекрытие трубопровода при температурах окружающего воздуха:

• -15.+180 °C для систем потребления воздуха и рециркуляционных газов;
• -15.+60 °C для газов семейства 1-3 или биогаза.

Относительная влажность – до 95 %.

Назначение

Дроссельные заслонки Siemens VKF10 решают различные задачи при использовании в системах управления потоками:

• регулируют расход газа или воздуха;
• служат в качестве заслонки газов при рециркуляции;
• используются в широком диапазоне регулирования;
• могут применяться для биогаза (1 % H2S, 1 % NH3), рециркуляционных газов.
