Описание

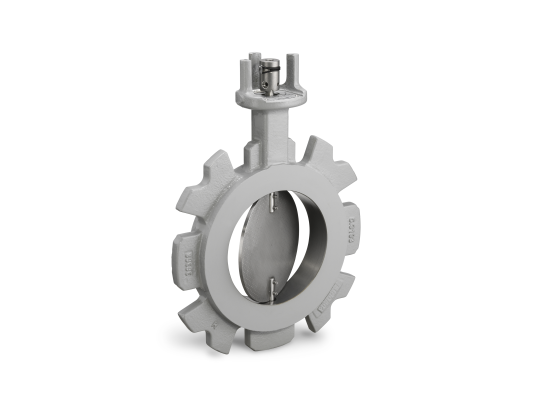

Заслонка дроссельная Siemens VKF11.150 гарантирует герметичное перекрытие газовой или воздушной магистрали в промышленном топочном оборудовании. Произведён из нержавеющих металлов, устойчивых к составу газов I.III семейства, воздуха и дымовых разогретых газов с максимальной температурой +180 °C. Отличается широким диапазоном регулирования, высокопрочной конструкцией, стойкостью к механическим нагрузкам и высокому давлению.

Основные параметры и особенности:

• работа с газом, биогазом (1 % H2S, 1 % NH3), воздухом, рециркуляционными газами;
• диапазон угла открытия: 5–85°;
• максимальное давление газа: 1 бар;
• допустимый объем утечки при p – 0,5 к Па воздуха 0,5%;
• подача газообразной среды на заслонку в обоих направлениях;
• совместимость с приводами только левого вращения;
• монтаж без специальных инструментов и юстировки;
• комплектация муфтой на вал O10 мм, монтажной плитой для приводов SQM33/ SQM40/ SQM45 (плиты большего размера доступны опционально);
• нетребовательность в обслуживании;
• установка в различных положениях.

Подробнее о заслонке

Дроссельная заслонка выполнен из материалов повышенной стойкости к износу, нагрузкам, коррозии. При изготовлении корпуса использован чугун GGG40.3 с шаровидным графитом, соответствующий стандарту DIN EN 1563. Вал и диск произведён из нержавеющей стали. Вал уплотнен двумя кольцами. Диск заслонки характеризуется плотной посадкой (около 5°). Заслонка крепится между фланцами в соответствии с ISO 7005 и ANSI. Монтируется и вводится в эксплуатацию совместно с исполнительным механизмом. Заслонка открывается при повороте вправо (если смотреть с торца).

Газовая заслонка испытана и сертифицирована по европейским стандартам в области безопасности газовых и жидкотопливных горелок.

Условия эксплуатации

Газовые заслонки Siemens VKF11 рассчитаны на работу в широком диапазоне температур:

• -15.+180 °C в системах потребления воздуха и топочных газов;
• -15.+60 °C в горелках, сжигающих газ семейства 1-3 или биогаз.

Максимальная относительная влажность – 95 %.

Назначение

Основное место применения – топочные установки. Заслонка предназначен для:

• регулирования расхода газа или воздуха;
• перекрытия канала прохождения топочных газов при рециркуляции;
• обеспечения широкого диапазона регулирования;
• безопасной эксплуатации системы сжигания при работе со слабоагрессивными биогазами и рециркуляционными газами.
