Описание

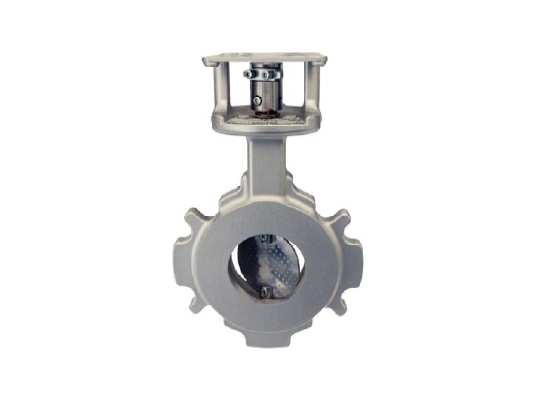

Заслонка дроссельная Siemens VKF11.125 служит для управления потоком газа или воздуха при работе промышленных топочных установок. Совместима с газами 1-3 семейства, биогазами, воздухом и рециркуляционными газами. Открывается максимально на 85°. Подходит для систем с давлением рабочей среды до 1 бар.

Основные параметры и особенности:

• эффективный угол открытия: 5–85°;
• максимальное давление газа: 1 бар;
• подача газа/воздуха на заслонку в обоих направлениях;
• объем утечки при p = 0,5 к Па воздуха 0,5%;
• работа с газом, биогазом (1 % H2S, 1 % NH3), воздухом, рециркуляционными газами;
• совместимость с приводами только левого вращения;
• монтаж без специальных инструментов и юстировки;
• комплектация муфтой на вал O10 мм, монтажной плитой для приводов SQM33/ SQM40/ SQM45 (опционально доступны плиты большего размера);
• нетребовательность в обслуживании;
• выбор монтажной ориентации (кроме перевернутого положения).

Подробнее о заслонке

Заслонка произведена из коррозие-., износостойких материалов, не разрушаемых при взаимодействии с газами. Корпус выполнен из чугуна GGG40.3 с шаровидным графитом, соответствующим директиве DIN EN 1563, вал и диск – из нержавейки. Вал уплотнен двумя кольцами. Диск плотно прилегает. Заслонка крепится между фланцами по ISO 7005 и ANSI. Устанавливается и вводится в эксплуатацию вместе с исполнительным механизмом. Заслонка открывается при повороте вправо (если смотреть с торца).

Газовая заслонка соответствует нормам постановления о газовых приборах 2016/426 и другим европейским стандартам по безопасности газовых и жидкотопливных горелок.

Рабочая температура

Газовые заслонки Siemens VKF11 рассчитаны на работу в условиях внешних температур:

• -15.+180 °C при использовании воздуха и топочных газов;
• -15.+60 °C при контакте с газом семейства 1-3 или биогазом.

Относительная влажность окружающего воздуха не должна превышать 95 %.

Назначение

Газовая заслонка служит для сборки топочных установок. Применяется в качестве органа управления для:

• регулирования объема подачи газа или воздуха;
• перекрытия топочных газов при рециркуляции;
• обеспечения широкого диапазона регулирования;
• работы с различными газами, включая слабоагрессивные биогазы и рециркуляционные газы.
