Описание

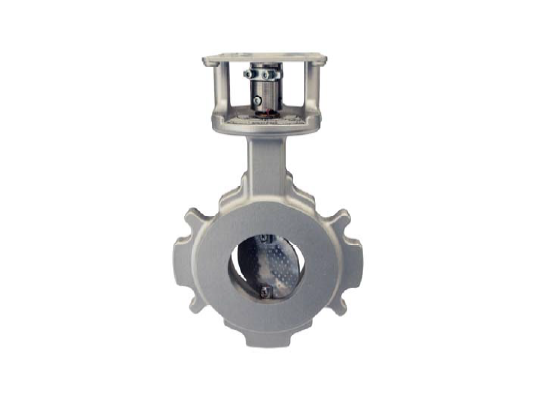

Заслонка дроссельная Siemens VKF11.100 – один из элементов трубопроводной арматуры для регулирования потока газообразной среды в широком диапазоне. Может использоваться для воздуха, газов I-III семейства и рециркуляционных газов. Отличается стойкостью к коррозии, температурному, механическому воздействию, высокому давлению. Заслонка открывается-закрывается с помощью исполнительного механизма, который приобретается отдельно.

Основные параметры и особенности:

• работа с газом, биогазом (1 % H2S, 1 % NH3), воздухом, рециркуляционными газами;
• доступный диапазон угла открытия 5–85°;
• максимальное давление газа: 1,5 бар (до DN100 вкл.), 1 бар (более DN125);
• подача газа/воздуха на заслонку в обоих направлениях;
• совместимость с исполнительными механизмами только левого вращения;
• объем утечек при p = 0,5 к Па воздуха 0,5%;
• крепление без специальных инструментов и юстировки;
• оснащение муфтой на вал O10 мм, монтажной плитой для исполнительных органов SQM33/ SQM40/ SQM45 (опционально доступны плиты большего размера);
• нетребовательность в обслуживании;
• возможность выбора ориентации при монтаже (кроме перевернутого положения).

Подробнее о заслонке

Газовая заслонка соответствует постановлению о газовых приборах 2016/426 и другим европейским стандартам по безопасности газовых и жидкотопливных горелок.

Конструкция произведена из прочных, коррозиестойких материалов, не разрушаемых при контакте с газами. Материал корпуса – чугун GGG40.3 с шаровидным графитом, соответствующий директиве DIN EN 1563, вала и диска – нержавеющая сталь. Вал снабжен двумя уплотнительными кольцами. Диск плотно прилегает (примерно 5°). Заслонка крепится между фланцами по ISO 7005 и ANSI.

Ввод в эксплуатацию осуществляется совместно с исполнительным механизмом. Заслонка открывается поворотом вправо (если смотреть с торца).

Условия эксплуатации

Газовые заслонки Siemens VKF11 могут эксплуатироваться при температурах:

• -15.+180 °C при работе с воздухом и топочными газами;
• -15.+60 °C при работе с газом семейства 1-3 или биогазом.

Относительная влажность не должна превышать 95 %.

Назначение

Газовая заслонка применяется в качестве органа управления для:

• регулирования потока газа или воздуха;
• перекрытия рециркуляционных газов;
• обеспечения широкого диапазона регулирования;
• работы со слабоагрессивными биогазами, топочными газами.

Перечень доступных опций уточняйте.
