Описание

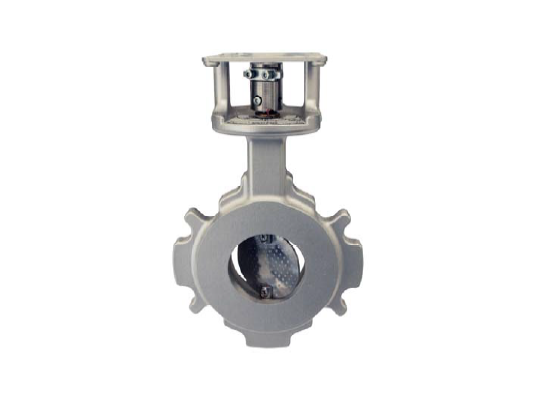

Заслонка дроссельная Siemens VKF11.032 применяется в промышленных системах для управления подачей газообразной среды. Изготовлен из нержавеющего сплава, устойчивого к составу воздуха, газов семейства I.III и топочных газов, нагретых до температуры 180 °C.
Характеристики и особенности:
- использование для газа, биогаза 1 % H2S, 1 % NH3, воздуха, дымовых газов;
- комплектация муфтой на вал O10 мм, монтажной плитой для установки сервопривода SQM33/ SQM40/ SQM45;
- монтаж без необходимости применения дополнительных инструментов и юстировки;
- возможность подачи рабочей среды на заслонку в обоих направлениях;
- производительный угол поворота: 5–85°;
- допустимое давление газа: до 1,5 бар (до DN100 вкл.);
- нетребовательность в обслуживании;
- совместимость с исполнительными механизмами левого вращения;
- вариативность монтажа.
Подробнее о дроссельной заслонке
Заслонка произведена из коррозиестойких сплавов. При изготовлении корпуса клапана использован чугун GGG40.3 с шаровидным графитом, соответствующий нормам DIN EN 1563. Вал и диск заслонки выполнен из коррозионностойкой стали. Предусмотрено уплотнение вала в виде двух колец. Диск заслонки имеет плотную посадку (приблизительная позиция 5°).
Материал заслонки позволяет эксплуатировать её в условиях температур окружающей среды:
- при работе с воздухом и топочными газами в диапазоне -15. +180 °C;
- при использовании газов семейства 1.3 от -15 до 60 °C.
Заслонка устанавливается между фланцами в соответствии с ISO 7005 и ANSI.
Дроссельная заслонка вводится в эксплуатацию совместно с исполнительным механизмом, который заказывается отдельно. Открытие заслонки осуществляется путем поворота по часовой стрелке (взгляд с торца).
Назначение
Газовые заслонки Siemens VKF11 устанавливаются в топочное оборудование в качестве элемента системы управления газообразными средами. Применяются для:
- регулирования подачи газа или воздуха;
- оснащения системы рециркуляции отработанных газов;
- применения в большом диапазоне регулирования;
- работы со слабоагрессивными биогазами и рециркуляционными газами.
