Описание

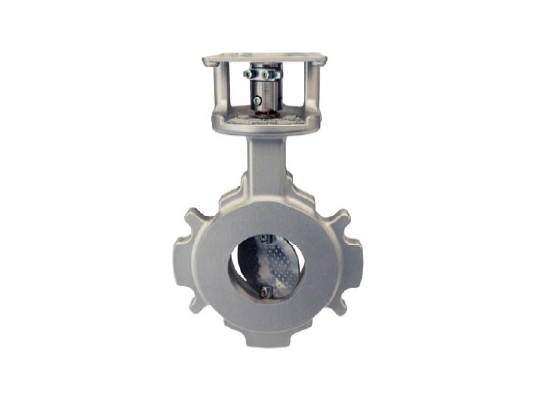

Заслонка дроссельная Siemens VKF11.200 служит для сборки систем управления подачей газа промышленной топочной установки. Отличается широкой областью применения, коррозие-, термостойкостью, нетребовательностью в обслуживании. При изготовлении заслонки использованы нержавеющие сплавы, рассчитанные на контакт с газами I-III семейства, воздухом и топочными газами с температурой до 180 °C.

Характеристики и особенности:

• применение в системах потребления газа, биогаза 1 % H2S, 1 % NH3, воздуха, дымовых газов;
• результативный угол поворота 5–85°;
• допустимое давление газообразной среды: до 1,5 бар (до DN100 вкл.), до 1 бар (более DN125);
• нетребовательность в обслуживании;
• установка без специальных инструментов и юстировки;
• подача газа/ воздуха на заслонку в обоих направлениях;
• совместимость с исполнительными механизмами левого вращения;
• комплектация муфтой на вал O10 мм, монтажной плитой для крепления сервопривода SQM33/ SQM40/ SQM45;
• различные положения при монтаже.

Подробнее о дроссельной заслонке

Заслонка выполнен из сплавов, устойчивых к коррозии и составу газов. Материал корпуса – чугун GGG40.3 с шаровидным графитом, соответствующий нормам DIN EN 1563. Вал и диск заслонки изготовлен из нержавейки. Предусмотрено уплотнение, состоящее из двух колец. Диск заслонки имеет плотную посадку (приблизительная позиция 5°).

Газовая заслонка рассчитана на температуры эксплуатации:

• -15. +180 °C при использовании для воздуха и топочных газов;
• от -15 до +60 °C при контакте с газами семейства 1.3.

Заслонка устанавливается во фланцевое соединение по ISO 7005 и ANSI.

Ввод в эксплуатацию осуществляется в сочетании с исполнительным механизмом, который приобретается дополнительно. Открытие заслонки осуществляется путем поворота по часовой стрелке (если смотреть с торца).

Назначение

Газовые заслонки Siemens VKF11 являются важным элементом системы управления потоком газообразной среды при работе топочных установок. Используются для:

• регулирования подачи газа или воздуха;
• оснащения системы рециркуляции дымовых газов;
• применения в большом диапазоне регулирования;
• биогаза и рециркуляционных газов.
