Описание

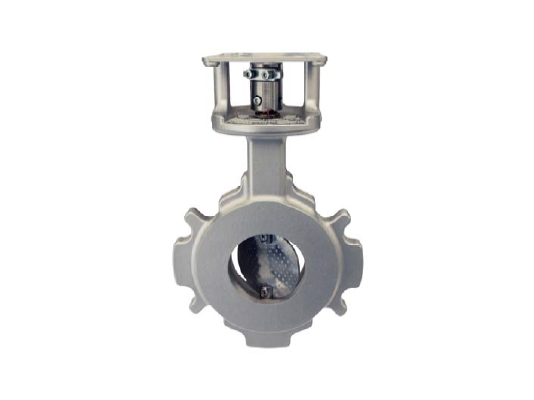

Заслонка дроссельная Siemens VKF11.040 совместно с исполнительным механизмом регулирует объем потока газа или воздуха при эксплуатации промышленных горелок. Отличается коррозие-, термостойкостью, долговечной службой, широкой областью применения, нетребовательностью в обслуживании. Применяется для работы с газами I-III семейства, воздухом и дымовыми газами, разогретыми до температуры не более 180 °C.

Характеристики и особенности:

• использование в установках, потребляющих газ, биогаз 1 % H2S, 1 % NH3, воздух, топочные газы;
• диапазон угла поворота: 5–85°;
• допустимое давление рабочей среды: до 1,5 бар (до DN100 вкл.), до 1 бар (более DN125);
• подача газа/ воздуха на заслонку в обоих направлениях;
• работа с исполнительными устройствами левого вращения;
• нетребовательность в обслуживании;
• монтаж без специальных инструментов и юстировки;
• оснащение муфтой на вал O10 мм, монтажной плитой для сервопривода SQM33/ SQM40/ SQM45 (опционально доступны плиты большего размера);
• фиксация в различных положениях (кроме перевернутого).

Подробнее о дроссельной заслонке

Дроссельная заслонка устойчива к коррозии, механическим, температурным воздействиям, составу газов. При изготовлении корпуса использован чугун GGG40.3 с шаровидным графитом, соответствующий нормам DIN EN 1563. Вал и диск заслонки произведён из коррозионностойкой стали. Предусмотрено уплотнение вала из двух колец. Диск заслонки имеет плотную посадку (около 5°).

Заслонка устанавливается во фланцевое соединение по ISO 7005 и ANSI.

Ввод в эксплуатацию осуществляется вместе с исполнительным механизмом, который не входит в комплектацию. Открывается заслонка путем поворота по часовой стрелке (если смотреть с торца).

Эксплуатационные температуры

Газовая заслонка Siemens VKF11 рассчитана на температуры внешней среды:

• при использовании для воздуха и отработанных газов: в пределах -15. +180 °C;
• при контакте с газами семейства 1-3: от -15 до +60 °C.

Назначение

Газовые заслонки Siemens VKF11 входят в состав систем управления потоками газа и воздуха промышленного топочного оборудования. Используются для:

• регулирования расхода газа или воздуха;
• оснащения систем рециркуляции топочных газов;
• применения в большом диапазоне регулирования;
• работы со слабоагрессивным биогазом.
