Описание

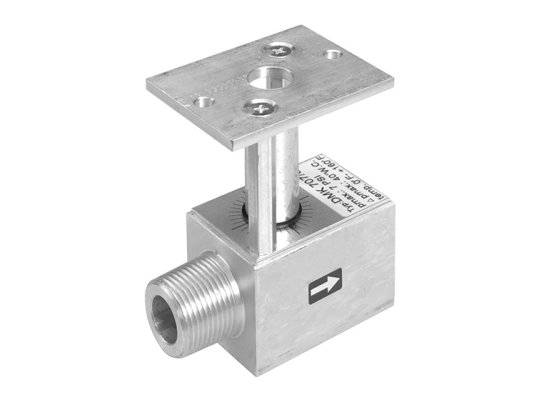

Заслонка Dungs DMK 510-P, O21 мм, арт: 237613 работает с механическими и электромеханическими сервоприводами типа DMA и другими исполнительными механизмами (по запросу). Открывает и закрывает газопровод в процессе автоматического регулирования потоком газа на горение. Отвечает европейским стандартам безопасности и надежности, разработанным для газовых приборов.

Виды газа

Электрические заслонки Dungs DMK используется для работы с газами семейства 1-3, биогазом, содержащим H2S не более 0,1% и другой нейтральной газообразной средой (только сухие газы).

Конструкция и функционал

Моторный дисковый затвор DUNGS DMK регулирует подачу газа на горелки и газовое оборудование. Перемещается с помощью привода по команде блока автоматики. Настройка частичного/ полного открытия клапана осуществляется путем вращения кулачков исполнительного механизма. При прерывании рабочего напряжения привод остается в своем текущем положении.

Вследствие того что использованию наружной резьбы на входе и внутренней резьбы на выходе затвора уменьшена его длина, что экономит рабочее пространство.

Конструкция произведена из материалов, стойких к износу и составу газообразных сред. Корпус изготовлен из алюминия, вал – из стали, уплотнения – из каучука NBR.

Особенности и характеристики:

• автоматизация подачи газа на горелку;
• привод без нулевого отключения в соответствии с DIN 3394;
• установочный угол: не более 90°;
• для систем с давлением в магистрали подачи до 500 мбар;
• перепад давления: в пределах 100 мбар;
• группа R согласно DIN 3394, класс 2;
• работа с механическими и электромеханическими приводами;
• применение для систем сжигания газа и нейтральной газообразной среды;
• герметичное соединение на трубную резьбу по ISO 7/1;
• максимальная адаптация для приводов DMA.P., DMA.Q (возможность установки других приводов по запросу);
• небольшая длина за счёт комбинации внутренней и наружной резьбы на входе и выходе;
• долговечное, надёжное исполнение, нетребовательность в обслуживании;
• использование износостойких сплавов, конструкция без цветных металлов;
• допустимый диапазон температур: -15.+70 С°.

Монтаж

Допускается любое положение при монтаже при управлении приводами типа DMA. P/Q. В случае установки других исполнительных механизмов необходимо руководствоваться рекомендациями фирмы-производителя привода актуатора. При интеграции заслонки в систему учитывается направление течения газа, указанное стрелкой на корпусе.

Здесь можно купить моторизованную заслонку DUNGS DMK 510-P и другое оснащение для горелок со склада и под заказ. Аналогичные затворы с другими диаметрами представлены в каталоге.
