Описание

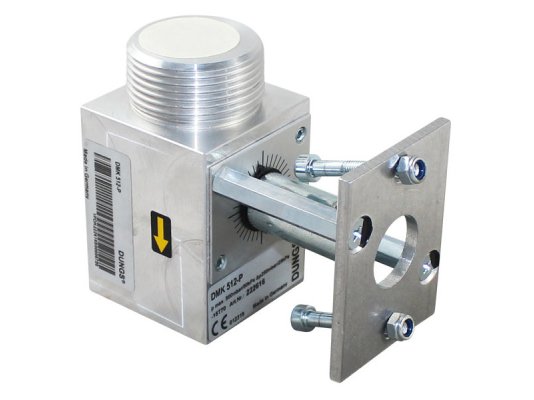

Заслонка Dungs DMK 512-P, O17 мм, арт: 222618 произведена по европейским стандартам безопасности, действующим в отношении газовых приборов. Является элементом системы автоматического управления подачей газа на горелку. Способствует производительный и безопасной работе промышленного топочного оборудования. Совместима с механическими и электромеханическими сервоприводами линейки DMA.

Рабочая среда

Заслонки для горелок Dungs DMK подходят для систем, сжигающих газ семейства I-III, биогаз с содержанием H2S 0,1% и другие неагрессивные газы (только сухие среды).

Конструкция и функционал

Моторизованный дисковый затвор DUNGS DMK под управлением привода и блока автоматики регулирует расход газа при эксплуатации газового оборудования. Нагрузка (полная/ частичная) задается путем вращения кулачков исполнительного механизма. В случае потери напряжения положение привода сохраняется.

Конструкция затвора устойчива к давлению, механическим нагрузкам, коррозии. Корпус произведен из алюминиевого сплава, вал – из стали, уплотнения – из NBR-каучука. Благодаря использованию наружной и внутренней резьбы уменьшена длина затвора.

Особенности и параметры:

• назначение – регулирование расхода газа;
• привод без нулевого отключения согласно нормам DIN 3394;
• установочный угол: не более 90°;
• максимально допустимое давление газа: 500 мбар;
• перепад давления: до 100 мбар;
• группа R согласно DIN 3394, класс 2;
• работа с механическими и электромеханическими приводами;
• конструкция, совместимая с неагрессивными газообразными средами;
• герметичное соединение на трубную резьбу R/Rp 1 1/4 по ISO 7/1;
• максимальный расход газа: 80 м 3/час;
• адаптация для приводов линейки DMA.P., DMA.Q (другие приводы по запросу);
• сокращенная длина за счет комбинации внутренней и наружной резьбы;
• долговечное, надёжное исполнение, не требовательность в обслуживании;
• конструкция без цветных металлов;
• эксплуатационные температуры: -15.+70 С°.

Установка в систему

Электрические заслонки Dungs DMK встраиваются в систему в любом положении при управлении приводом DMA. P/Q. В случае использования других исполнительных механизмов монтаж осуществляется согласно рекомендациям производителя привода. При сборке следует совместить стрелку на корпусе с направлением потока.
