Описание

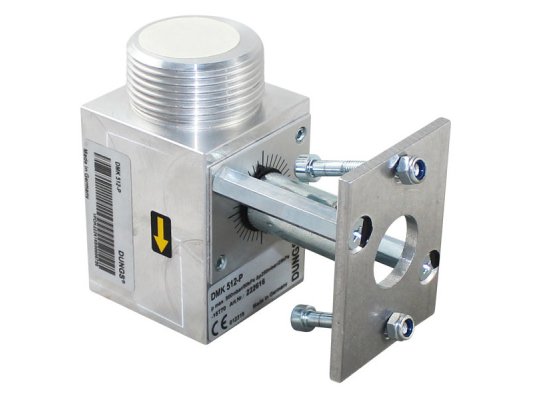

Заслонка Dungs DMK 512-P, O19 мм, арт: 222617 эксплуатируется в системах регулирования подачи газа промышленных газовых горелок. Соответствует европейским стандартам безопасности и качества, что подтверждено сертификатом испытаний ЕС в соответствии с регламентом по газовым приборам.

Конструкция и функционал

Моторизованный дисковый затвор DUNGS DMK приводится в действие исполнительным механизмом по команде топочного автомата. Является элементом системы регулирования подачи газа на горение. Работает в сочетании с механическими и электромеханическими приводами. Нагрузка задается посредством вращения кулачков привода. При обесточивании привод остается в своем текущем положении.

Конструкция моторизованного затвора произведена с учетом стойкости к повышенному давлению, механическим нагрузкам, коррозии, составу газов. Корпус изготовлен из алюминия, вал – из стали, уплотнения – из NBR-каучука. Монтаж в систему осуществляется на трубную резьбу. Сочетание наружной резьбы на входе и внутренней резьбы на выходе позволило получить более небольшой размеры заслонки.

Особенности и характеристики:

• использование в автоматических системах регулирования подачи газа на горение;
• привод без нулевого отключения в соответствии с DIN 3394;
• предельно допустимое давление газа: 500 мбар;
• перепад давления: не более 100 мбар;
• установочный угол: не более 90°;
• группа R согласно DIN 3394, класс 2;
• совместимость с механическими и электромеханическими приводами;
• герметичное присоединение на трубную резьбу согласно ISO 7/1;
• преимущественное использование приводов линейки DMA.P., DMA.Q (другие исполнительные устройства по запросу);
• уменьшенная длина заслонки;
• нетребовательность в обслуживании;
• надёжная конструкция без цветных металлов;
• диапазон температур (окружающая среда): -15.+70 С°.

Рабочая среда

Заслонки для горелок Dungs DMK подходят для систем, сжигающих газ семейства I-III, биогаз с содержанием H2S 0,1% и другие неагрессивные газы (только сухие среды).

Установка в систему

Электрические заслонки Dungs DMK размещаются произвольно при оснащении приводом DMA. P/Q. В случае использования других исполнительных механизмов следует учитывать рекомендации производителя привода. При сборке необходимо направить стрелку (нанесена на корпус) по ходу потока.
