Описание

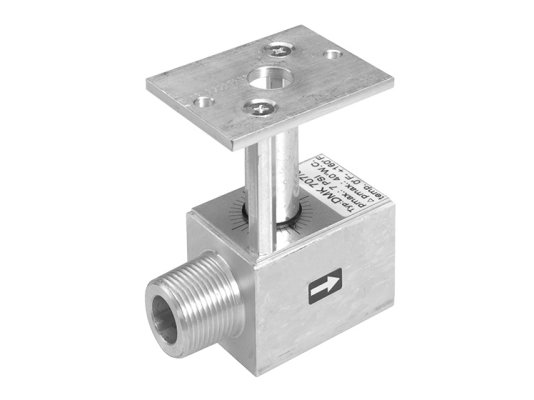

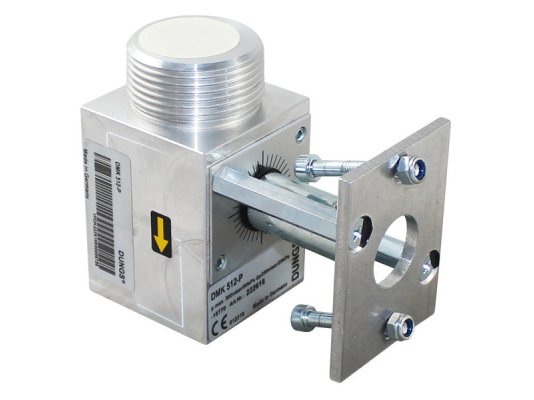

Заслонка Dungs DMK 512-P, O21 мм, арт: 222616 работает от механического и электромеханического привода типа DMA или другого исполнительного механизма (по запросу). Открывает и закрывает подачу газа на горелку в ходе автоматического регулирования потока на горение. Отвечает европейским нормам безопасности и надежности, разработанным для газовых приборов.

Виды газа

Электрические заслонки Dungs DMK совместимы с газами I-III семейства, биогазом, содержащим H2S не более 0,1% и другой нейтральной газообразной средой (применяются только для сухих газов).

Конструкция и функционал

Затвор DUNGS DMK эксплуатируется в устройствах регулирования подачи газа. Перемещается с помощью привода по команде автоматики. Настройка частичного/ полного открытия осуществляется с помощью кулачков исполнительного механизма. При потере напряжения привод остается в своем текущем положении.

Конструкция заслонки отличается повышенной прочностью, рассчитана на высокое давление среды и контакт с газом. Алюминиевый корпус и стальной вал устойчивы к температурным и механическим воздействиям. Уплотнения произведён из NBR-каучука.

За счёт комбинации наружной и внутренней резьбы длина затвора уменьшена, что способствует экономии рабочего места.

Особенности и характеристики:

• автоматизация подачи газа на горелку;
• привод без нулевого отключения в соответствии с DIN 3394;
• для газовых установок с давлением в магистрали подачи до 500 мбар;
• перепад давления: в пределах 100 мбар;
• работа с механическими и электромеханическими приводами;
• установочный угол: не более 90°;
• группа R согласно DIN 3394, класс 2;
• герметичное соединение на трубную резьбу по ISO 7/1;
• применение для систем сжигания газа и нейтральной газообразной среды;
• работа преимущественно в сочетании с приводами DMA.P., DMA.Q (возможна установка других исполнительных механизмов по запросу);
• небольшая длина за счет сочетания внутренней и наружной резьбы на входе и выходе;
• нетребовательность в обслуживании;
• использование сплавов алюминия и стали, конструкция без цветных металлов;
• температуры окружающей среды: -15.+70 С°.

Установка в систему

Заслонки для горелок Dungs DMK могут крепиться в произвольной ориентации, если работают от привода DMA. P/Q. При использовании других исполнительных механизмов следует руководствоваться рекомендациями по монтажу фирмы-производителя. При установке затвора учитывается направление течения газа, указанное стрелкой на корпусе.
