Описание

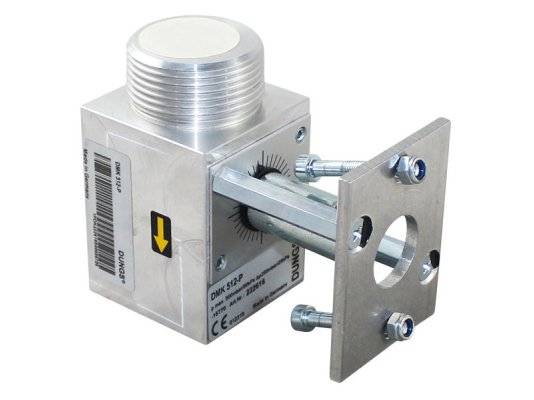

Заслонка Dungs DMK 512-P, O23 мм, арт: 222615 является элементом системы автоматического управления подачей газа на горелку. Соответствует европейским стандартам безопасности, действующим в отношении газовых приборов. Способствует эффективный и безаварийной работе промышленных систем сжигания газа. Совместима с механическими и электромеханическими сервоприводами линейки DMA.

Рабочая среда

Заслонки для горелок Dungs DMK подходят для работы с газами семейства I-III, биогазом с долей H2S 0,1% и другими неагрессивными газами (только сухие среды).

Конструкция и функционал

Моторизованный дисковый затвор DUNGS DMK регулирует расход газа под управлением привода и блока автоматики. Нагрузка (полная/ частичная) регулируется путем вращения кулачков исполнительного механизма. При обесточивании (отключении от рабочего напряжения) положение привода не изменяется.

Конструкция затвора устойчива к давлению, механическим нагрузкам, коррозии. Корпус произведен из алюминиевого сплава, вал – из стали, уплотнения – из бутадиен-нитрильного каучука, стойкого к составу газов. За счет использования наружной и внутренней резьбы уменьшена длина затвора.

Особенности и параметры:

• применение в системах с давлением до 500 мбар;
• перепад давления: не более 100 мбар;
• привод без нулевого отключения согласно нормам DIN 3394;
• установочный угол: не более 90°;
• работа с механическими и электромеханическими приводами;
• герметичное соединение на трубную резьбу по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• преимущественно для приводов DMA.P., DMA.Q (другие приводы по запросу);
• сокращенная длина за счет комбинации внутренней и наружной резьбы;
• конструкция без цветных металлов;
• нетребовательность в обслуживании;
• диапазон эксплуатационных температур: -15.+70 С°.

Установка в систему

Электрические заслонки Dungs DMK монтируются произвольно в случае управления приводом типа DMA. P/Q. При использовании других исполнительных механизмов следует руководствоваться документацией производителя по монтажу привода. При сборке необходимо совместить стрелку на корпусе с направлением течения газа.

. Затворы DMK с другими диаметрами (11-46 мм) представлены .
