Описание

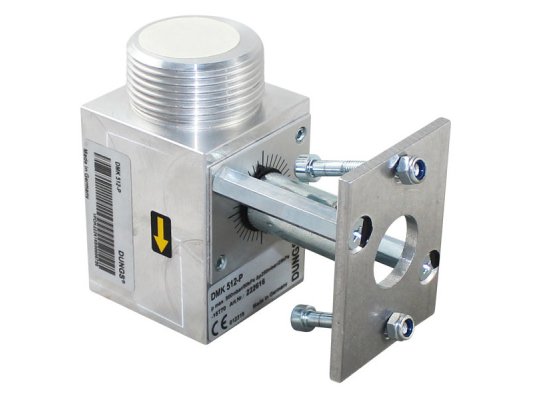

Заслонка Dungs DMK 512-P, O25 мм, арт: 222614 служит для регулирования подачи газа в горелку систем отопления и промышленного топочного оборудования. Произведена по европейским стандартам безопасности и качества, испытана и сертифицирована. Работает совместно с механическими и электромеханическими приводами линейки DMA, а также по запросу с другими исполнительными механизмами.

Виды газа

Рабочей средой является газ семейства I-III, биогаз с долей H2S 0,1% и другие нейтральные газообразные среды (только сухие среды).

Функционал и исполнение

Моторизованная заслонка DUNGS DMK участвует в процессе регулирования расхода газа, открывая и закрывая поток. Состоит из корпуса, электропривода и затвора, который приводится в действие сервоприводом по сигналу регулирующего устройства. При поступлении соответствующей команды привод перемещает заслонку, обеспечивая прохождение газа на горелку, или блокирует его подачу. Время срабатывания зависит от выбранной модели привода.

Параметры открытия (полная/ частичная) регулируются вращением кулачков исполнительного механизма. При выключении электропитания положение привода не изменяется.

Конструкция заслонки произведена из коррозионностойкой стали и алюминиевого сплава, рассчитана на высокое давление, механические и температурные нагрузки, не подвергается коррозии. Уплотнения из бутадиен-нитрильного каучука не разрушаются при контакте с газообразной средой. За счет комбинации наружной и внутренней резьбы на входе и выходе уменьшена длина заслонки.

Особенности и параметры:

• применение в газовом оборудовании с давлением на входе до 500 мбар;
• перепад давления: не более 100 мбар;
• привод без нулевого отключения согласно нормам DIN 3394;
• работа с механическими и электромеханическими приводами;
• установочный угол: не более 90°;
• корпус из алюминия, вал из нержавеющей стали;
• быстрое и надёжное присоединение на трубную резьбу по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• совместимость с приводами DMA.P., DMA.Q (возможно использование других приводов, по запросу);
• небольшая длина, экономия рабочего пространства;
• конструкция без цветных металлов;
• нетребовательность в техобслуживании;
• допустимые рабочие температуры (окружающий воздух): -15.+70 С°.

Установка в систему

Электрические заслонки Dungs DMK могут размещаться в системе в любой ориентации при использовании приводов DMA. P/Q. В случае установки других типов приводов необходимо следовать техническим условиям оборудования. При монтаже в систему требуется совместить стрелку на корпусе с направлением движения потока.

. Затворы DMK с д.
