Описание

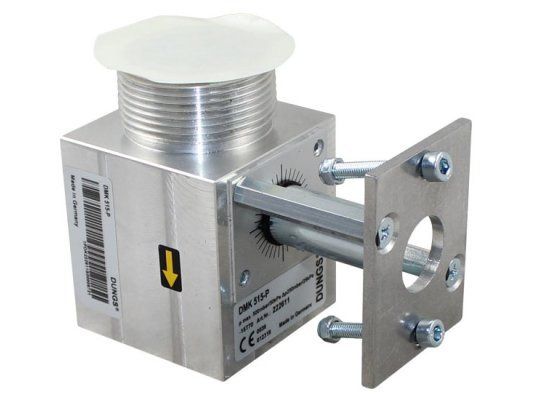

Заслонка Dungs DMK 515-P, O26 мм, арт: 222613 служит для автоматического регулирования объема подачи газа на горение при эксплуатации газовых промышленных горелок. Соответствует европейским стандартам безопасности и качества, испытана и сертифицирована. Работает с приводами DMA, а также с другими исполнительными механизмами (по запросу).

Виды газа

Рабочей средой являются газы семейства I-III, слабоагрессивный биогаз с долей H2S 0,1% и другие нейтральные газообразные среды (только сухие среды).

Функционал и конструкция

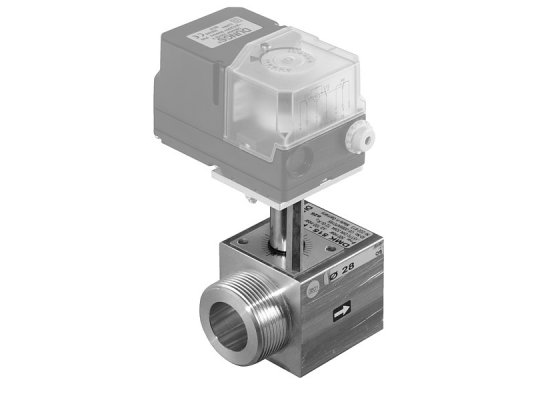

Моторная заслонка DUNGS DMK встраивается в системы управления подачей газа, обеспечивая открытие и перекрытие потока. Работает от вспомогательного источника энергии. Состоит из корпуса, исполнительного механизма, затвора, который изменяет свою позицию по сигналу управляющего устройства. При поступлении команды привод открывает заслонку, обеспечивая свободное прохождение газа на горелку, или блокирует его подачу. Время срабатывания зависит от используемой модели привода.

Параметры нагрузки (полная/ частичная) настраиваются с помощью кулачков исполнительного механизма. При прерывании рабочего напряжения привод остается в своем текущем положении.

При изготовлении моторизованной заслонки использованы нержавеющая сталь и алюминий. Конструкция рассчитана на высокое давление, перепады температур, механические нагрузки, не разрушается при контакте с газообразной средой. Уплотнения произведён из бутадиен-нитрильного каучука, устойчивого к составу газообразной среды. На входе и выходе предусмотрена резьба для быстрого и надежного соединения с системой. Комбинация наружной и внутренней резьбы позволила уменьшить длину заслонки.

Особенности и параметры:

• привод без нулевого отключения по стандарту DIN 3394;
• работа с механическими и электромеханическими приводами;
• установочный угол: не более 90°;
• применение в системах с давлением газа до 500 мбар;
• перепад давления: максимум 100 мбар;
• корпус из алюминия, вал из коррозионностойкой стали;
• простой монтаж, трубная присоединительная резьба по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• работа с приводами DMA.P., DMA.Q (возможно применение других приводов, по запросу);
• небольшая длина, экономия рабочего пространства;
• конструкция без цветных металлов;
• нетребовательность в обслуживании;
• температуры внешней среды -15.+70 С°.

Монтаж в систему

Электрические заслонки Dungs DMK фиксируются на резьбовое соединение, что упрощает и ускоряет процесс монтажа в систему. Стрелка на корпусе указывает направление течения газа. Заслонки могут размещаться в любой ориентации при использовании приводов DMA. P/Q. При использовании исполнительных механизмов другого типа необходимо соблюдать рекомендуемые варианты установки согласно технической документации к оборудованию.

. У нас можно приобрести затворы DMK диаметром 11-46 мм.
