Описание

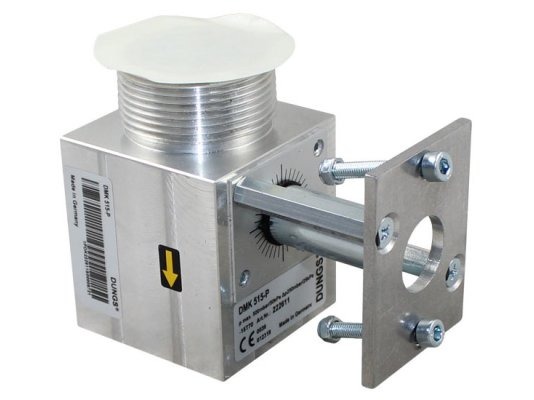

Заслонка Dungs DMK 515-P, O28 мм, арт: 222612 служит для регулирования подачи газа на газовые промышленные горелки. Приводится в действие исполнительным механизмом по сигналу управляющего устройства. Подходит для работы с газами семейства 1-3, биогазом с содержанием H2S до 0,1% и другими нейтральными газообразными средами (только сухие газы). Конструкция не содержит цветных металлов. Моторизованный затвор соответствует европейским стандартам безопасности и качества, испытан, сертифицирован с учетом норм регламента по газовым приборам.

Функции и устройство

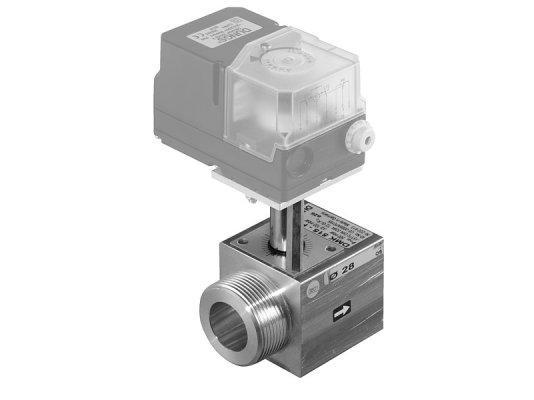

Моторная газовая заслонка DUNGS DMK входит в состав системы управления подачей газа на горение, обеспечивая частичное или полное открытие и ограничение потока. Работает от вспомогательного источника энергии. Состоит из корпуса, привода, затвора. При поступлении сигнала от блока управления привод открывает заслонку для подачи газа на горелку либо блокирует его подачу. Время срабатывания зависит от выбранной модели исполнительного механизма.

Настройка полной или частичной нагрузки осуществляется путем вращения кулачков привода. При отключении электросети привод остается в своем текущем положении.

Моторизованная заслонка выполнен из нержавеющей стали и алюминия, рассчитана на высокое давление, механическое воздействие, контакт с газами, широкий диапазон эксплуатационных температур. Уплотнения изготовлен из NBR-каучука, устойчивого к составу газообразной среды.

На входе и выходе заслонки нанесена резьба для быстрого и герметичного присоединения к элементам системы. Комбинация наружной и внутренней резьбы позволила сократить длину конструкции.

Особенности и основные параметры:

• привод без нулевого отключения по стандарту DIN 3394;
• совместимость с механическими и электромеханическими приводами;
• угол открытия: не более 90°;
• применение в промышленных установках с давлением газа до 500 мбар;
• перепад давления: максимум 100 мбар;
• простой монтаж, трубная присоединительная резьба по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• корпус из сплава алюминия, вал из нержавеющей стали;
• совместная работа с приводами DMA.P., DMA.Q (по запросу возможны другие модели);
• небольшая длина, экономия пространства;
• конструкция без цветных металлов;
• нетребовательность в обслуживании;
• диапазон эксплуатационных температур: -15.+70 С°.

Ориентация при монтаже

Электрические заслонки Dungs DMK фиксируются на резьбовое соединение, что упрощает и ускоряет процесс монтажа в систему. Стрелка на корпусе указывает направление течения газа. Заслонки могут размещаться в любой ориентации при использовании приводов DMA. P/Q. При работе с исполнительными механизмами другого типа следует соблюдать рекомендации производителя по монтажу.

. У нас есть затворы линейки DMK диаметром 11-46 мм.
