Описание

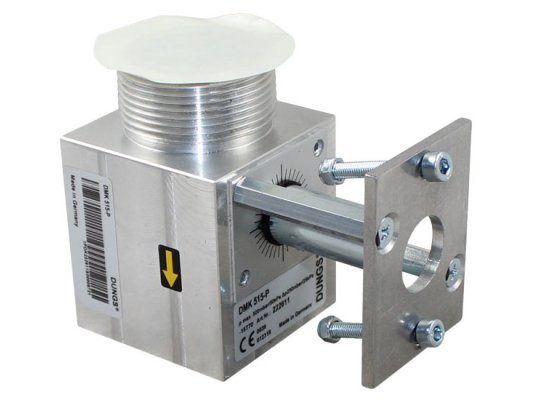

Заслонка Dungs DMK 515-P, O32 мм, арт: 222611 в сочетании с другими устройствами управления регулирует расход газа при эксплуатации газовых промышленных горелок. Соответствует европейским нормативам безопасности и качества, что подтверждается сертификатом испытаний типа ЕС согласно регламенту по работе газовым приборов.

Рабочая среда

Моторная заслонка работает с газами семейства I-III, слабоагрессивными газами биологического происхождения с долей H2S 0,1% и другой нейтральной газообразной средой (подходит только для сухих газов).

Функционал и конструкция

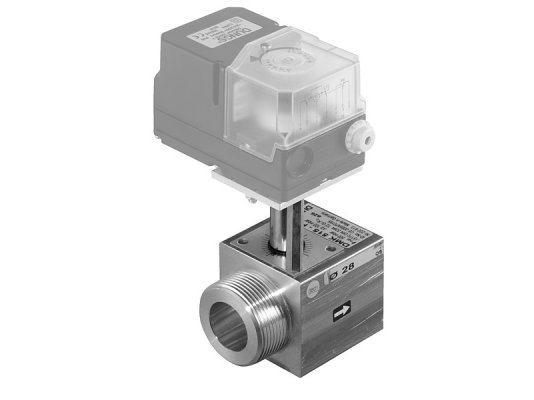

Моторизованный дисковый затвор DUNGS DMK входит в состав системы регулирования потока газа, обеспечивая открытие и ограничение потока в соответствии с текущими потребностями. Состоит из корпуса, привода, заслонки. Изменение положения затвора осуществляется силами исполнительного механизма по команде управляющего устройства. При поступлении сигнала привод открывает заслонку, обеспечивая свободное поступление газа на горение, или блокирует подачу. Время срабатывания зависит от модели привода.

Настройка открытия осуществляется с помощью кулачков исполнительного механизма. При отключении питающей сети привод остается в своем текущем положении.

Моторизованная заслонка произведён из нержавейки и алюминия, стойких к механическим, температурным воздействиям, давлению, составу газов. Уплотнения сделан из бутадиен-нитрильного каучука. На входе и выходе предусмотрена соединительная резьба для герметичного монтажа. Комбинация наружной и внутренней резьбы с одной и другой стороны заслонки позволила уменьшить её длину.

Особенности и параметры:

• применение в горелках с давлением газа на входе до 500 мбар;
• перепад давления: максимум 100 мбар;
• привод без нулевого отключения по стандарту DIN 3394;
• совместимость с механическими и электромеханическими приводами;
• установочный угол: не более 90°;
• монтаж на трубную резьбу по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• работа с приводами типа DMA.P., DMA.Q (возможно использование других моделей, по запросу);
• прочный корпус из алюминия, износостойкий вал из нержавеющей стали;
• небольшая длина, экономия места;
• конструкция без содержания цветных металлов;
• нетребовательность в обслуживании;
• диапазон эксплуатационных температур: -15.+70 С°.

Монтаж в систему

Электрические заслонки Dungs DMK крепятся с помощью резьбы, что упрощает и ускоряет установку в систему. Стрелка на корпусе указывает направление потока. Заслонки могут размещаться в произвольном положении при использовании исполнительных механизмов DMA. P/Q. Во всех других случаях следует руководствоваться рекомендациями производителя привода.

. У нас доступны для заказа затворы DMK диаметром 11-46 мм.
