Описание

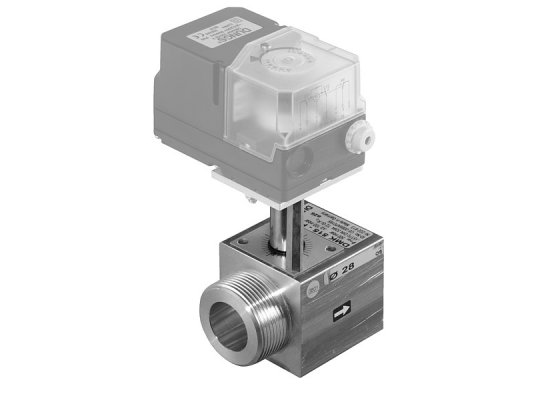

Заслонка Dungs DMK 520-P, O40 мм применяется в системах автоматического регулирования подачи газа на горение газовых промышленных горелок. Работает с приводами DMA, а также с другими исполнительными механизмами (по запросу). Соответствует европейским нормам безопасности и качества, испытана и сертифицирована.

Рабочая среда

Заслонка хорошо подходит для газов семейства I-III, биогаза с долей H2S 0,1% и другой нейтральной газообразной среды (только для сухих газов).

Функционал и конструкция

Моторная заслонка DUNGS DMK входит в состав систем автоматического управления подачей газа на горение, обеспечивая открытие и перекрытие потока. Перемещается силами исполнительного механизма. Адаптирована для работы с приводами DMA.P., DMA.Q.

Состоит из алюминиевого корпуса, исполнительного механизма, затвора. Изменение положения заслонки осуществляется по сигналу управляющего устройства. Привод открывает заслонку, обеспечивая свободное прохождение газа на горелку, либо блокирует его подачу. Время срабатывания зависит от конкретной модели привода.

Полная и частичная нагрузка задаются с помощью кулачков исполнительного механизма. При потере напряжения привод остается в своем текущем положении.

При изготовлении моторизованной заслонки использованы нержавеющая сталь и алюминий. Конструкция рассчитана на высокое давление, перепады температур, контакт с газами. Материалом уплотнений выбран NBR-каучук, устойчивый к составу газообразной среды. С двух сторон корпуса предусмотрена резьба (внутренняя и наружная).

Особенности и параметры:

• привод без нулевого отключения по стандарту DIN 3394;
• установочный угол: не более 90°;
• работа с приводами типа DMA.P., DMA.Q (возможно применение других приводов по запросу);
• работа с механическими и электромеханическими приводами;
• давление газа: не более 500 мбар;
• перепад давления: до 100 мбар;
• простота установки с помощью трубной резьбы по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• небольшая длина за счет использования комбинации внутренней и внешней резьбы;
• конструкция без цветных металлов;
• нетребовательность в обслуживании;
• допустимый диапазон температур: -15.+70 С°.

Монтажное положение

Электрические заслонки Dungs DMK могут устанавливаться в любом положении при использовании приводов DMA. P/Q. В других случаях монтажная ориентация определяется технической документацией используемых исполнительных механизмов.

. Линейка DMK представлена моделями с диаметрами 11-46 мм.
