Описание

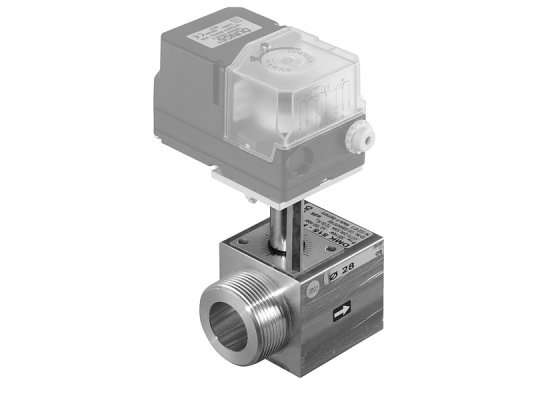

Заслонка Dungs DMK 520-P, O46 мм, арт: 222608 разработана для оснащения систем отопления и промышленных тепловых установок, сжигающих газ. Встраивается в систему регулирования подачи газа на горелку, безопасной и результативный работы оборудования. Соответствует европейским стандартам, испытана и сертифицирована. Подготовлена для работы с механическими и электромеханическими приводами линейки DMA, а также с другими исполнительными механизмами (по запросу).

Виды газа

Заслонки для горелок Dungs DMK рассчитаны на работу с газами семейства I-III, биогазом с долей H2S 0,1% и другой нейтральной газообразной средой (только сухие газы).

Функционал и исполнение

Моторизованная заслонка DUNGS DMK представляет собой регулирующее устройство, которое приводится в действие с помощью привода по сигналу блока управления. При поступлении команды от автоматики привод перемещает заслонку с учетом настроек, обеспечивая прохождение газа на горелку, либо блокирует поток. Время срабатывания зависит от конкретной модели исполнительного механизма.

Параметры нагрузки (полная/ частичная) настраиваются вращением кулачков привода. При обесточивании привод остается в текущем положении.

При изготовлении заслонки использованы стойкие к износу и коррозии сплавы: алюминий и сталь. Уплотнения произведён из бутадиен-нитрильного каучука, не разрушаемого при контакте с газообразной средой. За счет комбинации наружной резьбы на входе и внутренней резьбы на выходе уменьшена длина затвора, что позволяет экономить рабочее пространство.

Особенности и параметры:

• применение в газовом оборудовании с давлением на входе до 500 мбар;
• перепад давления: до 100 мбар;
• привод без нулевого отключения согласно нормам DIN 3394;
• установочный угол: не более 90°;
• работа с механическими и электромеханическими приводами;
• монтаж с помощью трубной резьбы по ISO 7/1;
• группа R согласно DIN 3394, класс 2;
• алюминиевый корпус, стальной вал;
• совместная работа с исполнительными механизмами DMA.P., DMA.Q (другие варианты по запросу);
• небольшая длина за счет комбинации наружной и внутренней резьбы;
• конструкция без цветных металлов;
• надёжная служба, нетребовательность в обслуживании;
• диапазон рабочих температур (окружающая среда): -15.+70 С°.

Установка в систему

Электрические заслонки Dungs DMK размещаются в системе в любом положении при использовании приводов DMA. P/Q. При работе с другими типами приводов необходимо руководствоваться рекомендациями производителя по монтажу. Стрелка на корпусе должна совпадать с направлением движения потока.
