Описание

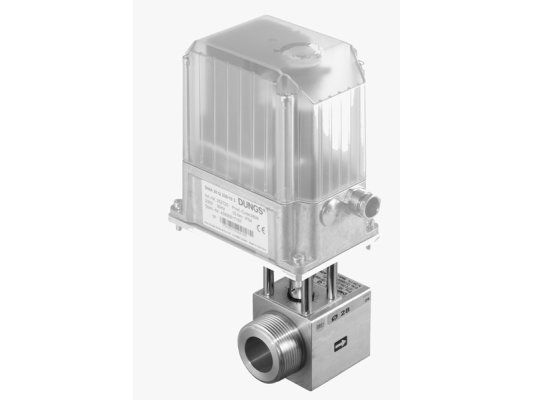

Заслонка Dungs DMK 520-Q, O46 мм, арт: 254016 встраивается в систему автоматической подачи газа на горелку. Совместно с другими устройствами регулирует расход газа для производительный работы котла/ теплогенератора. Соответствует европейским стандартам безопасности, действующим в отношении газовых приборов. Совместима с механическими и электромеханическими сервоприводами линейки DMA.

Виды газа

Заслонки для горелок Dungs DMK подходят для работы с газом семейства I-III, биогазом с содержанием H2S 0,1% и другими неагрессивными газами (только сухие среды).

Конструкция и функционал

Конструкция моторной заслонки рассчитана на высокое давление, механические нагрузки, перепады температур. Корпус произведен из алюминиевого сплава, вал – из нержавеющей стали, уплотнения – из бутадиен-нитрильного каучука, стойкого к химическому составу газов. Благодаря использованию наружной резьбы на входе и внутренней резьбы на выходе уменьшена длина затвора.

Моторизованная заслонка DUNGS DMK регулирует расход газа, перемещаясь силами внешнего привода по команде блока управления. Нагрузка (полная/ частичная) задается путем вращения кулачков исполнительного механизма. При потере рабочего напряжения привод остается в текущем положении.

Особенности и параметры:

• применение в системах с давлением до 500 мбар;
• привод без нулевого отключения согласно нормам DIN 3394;
• установочный угол: не более 90°;
• перепад давления: не более 100 мбар;
• герметичное присоединение на трубную резьбу по ISO 7/1;
• работа с механическими и электромеханическими приводами;
• группа R согласно DIN 3394, класс 2;
• управление с помощью привода DMA.Q (возможны другие модели по запросу);
• сокращенная длина за счет сочетания внутренней и наружной резьбы;
• прочная, износостойкая конструкция без цветных металлов;
• нетребовательность в обслуживании;
• допустимые температуры внешней среды: -15.+70 С°.

Монтаж

Электрические заслонки Dungs DMK устанавливаются в любой монтажной ориентации при управлении приводами типа DMA. P/Q. При использовании других исполнительных механизмов необходимо учитывать рекомендации производителя по установке. При сборке следует совместить стрелку на корпусе с направлением потока газа.
