Описание

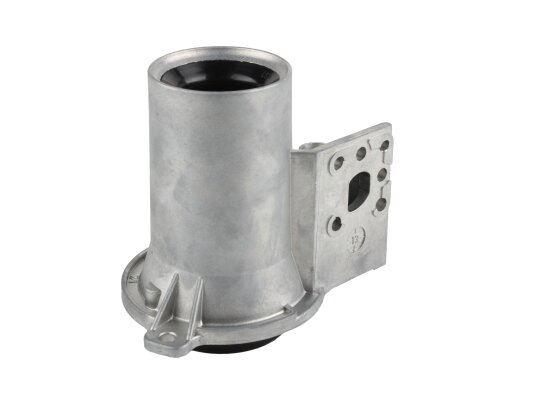

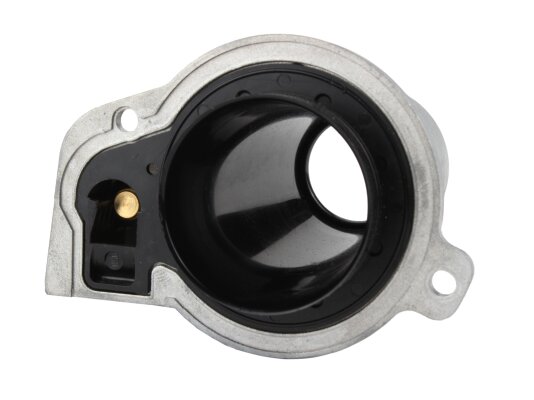

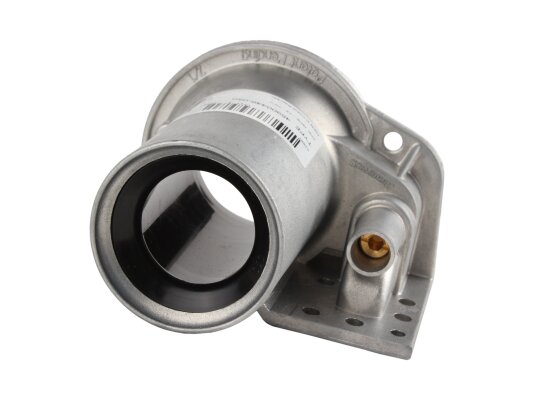

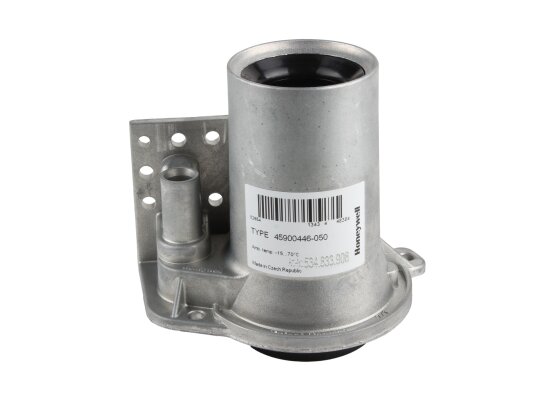

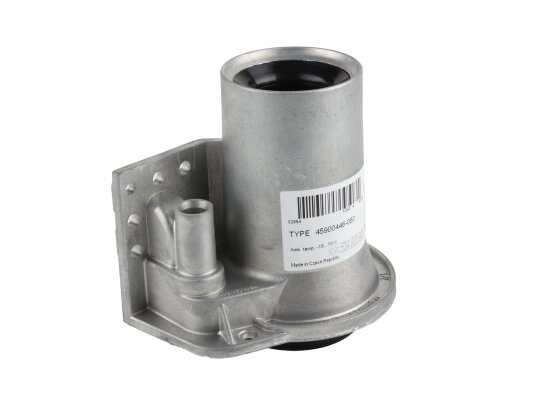

Труба вентури Honeywell 45900446-050 используется для установки в конденсационные котлы с теплообменниками Giannoni TRIO и DUO, TRIO 200 и DUO 100. Совместно с газовыми регуляторами VK41.5V/VK81.5V и специальным вентилятором DC образует комбинированную систему CVI-vf, которая служит для плавного регулирования и розжига устройств с полным предварительным смешением.

Особенности

Труба Вентури служит для смешивания компонентов газовоздушной смеси, плавной регулировки работы горелки с предварительным смешением с фиксированным соотношением газа и воздуха при падении нагрузки котла/ теплогенератора до 20 % от максимального значения.

Используется совместно с вентилятором принудительного наддува и клапаном Honeywell, поддерживающим пропорцию газ: воздух в равном соотношении (1:1). Плавная регулировка мощности происходит путем изменения скорости вращения вентилятора. Выходное давление поддерживается регулирующим газовым клапаном на уровне давления окружающей среды. В трубе Honeywell 45.900.446 создается отрицательное давление относительно давления внешней среды, что способствует втягиванию газа через выпуск газового клапана.

Монтаж

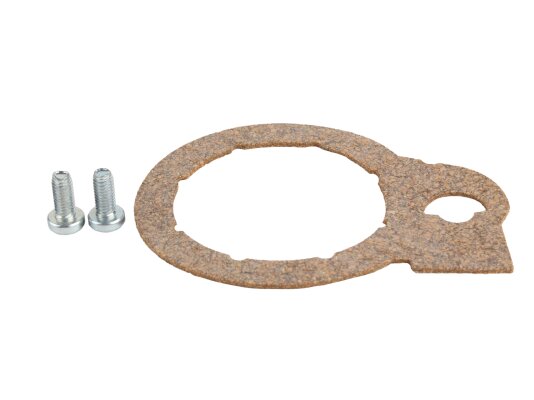

Установка трубы Вентури доступна в различных положениях на специальный вентилятор DC. Для фиксации используются два самонарезающих винта М5, входящих в комплектацию. Герметизация соединений осуществляется прокладкой, которая включена в базовый набор. Монтаж осуществляется горизонтально, вертикально на боковых и торцевых выпускных отверстиях. Торцевой вариант крепления подразумевает использование 4-х винтов М4 и специальной каучуковой прокладки (NBR). Для боковой установки применяется 3 винта М5 и соответствующее уплотнительное кольцо. Дроссельный винт даёт способность регулировать соотношения газа и воздуха.
