Описание

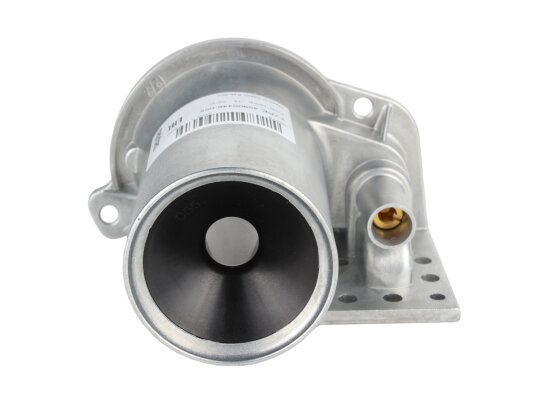

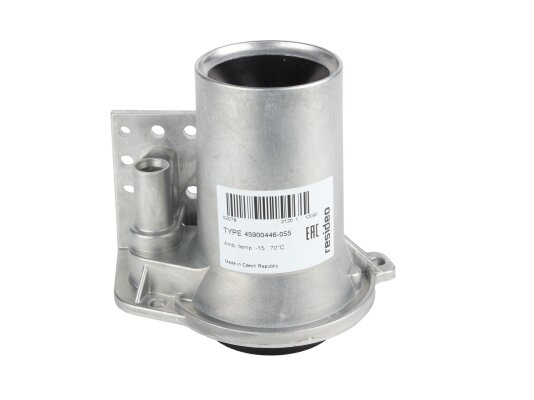

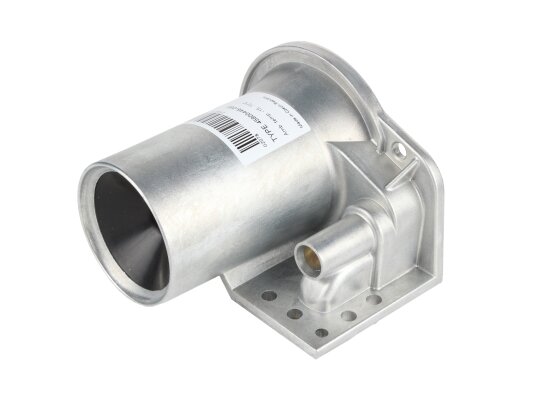

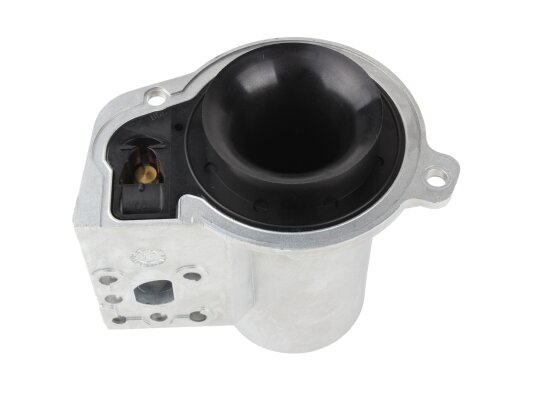

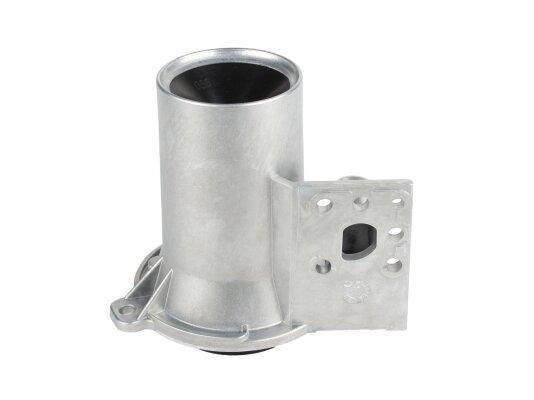

Труба вентури Honeywell 45900446-055 служит для оснащения промышленной газовой горелки. Совместно с газовыми регуляторами VK41.5V/VK81.5V и вентилятором DC образует комбинированную систему CVI-vf, плавно регулирующую работу топочной установки с предварительным смешением компонентов газовоздушной смеси.

Особенности

Труба Вентури служит для смешивания компонентов газовоздушной смеси, плавной модуляции горелки с неизменным соотношением газ: воздух при падении нагрузки котла/ теплогенератора до 20 % от предельно возможного значения.

Эксплуатируется в сочетании с вентилятором принудительной подачи воздуха и клапаном Honeywell, поддерживающим соотношение газ: воздух на уровне 1:1. Плавная модуляция пламени происходит путем изменения оборотов вала двигателя вентилятора. Выходное давление поддерживается регулировочным газовым клапаном на уровне давления окружающей среды. В трубе Honeywell 45.900.446-055 создается отрицательное давление относительно давления внешней среды, что приводит к втягиванию газа через выпуск газового клапана.

Монтаж

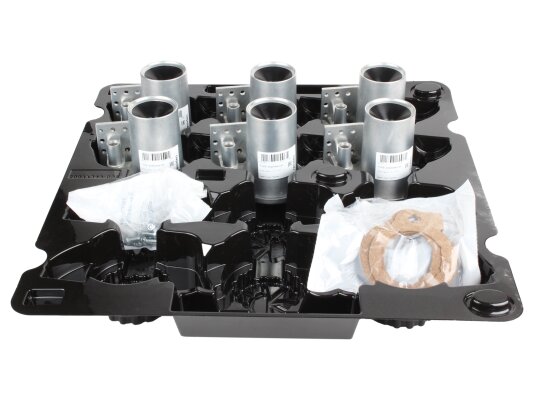

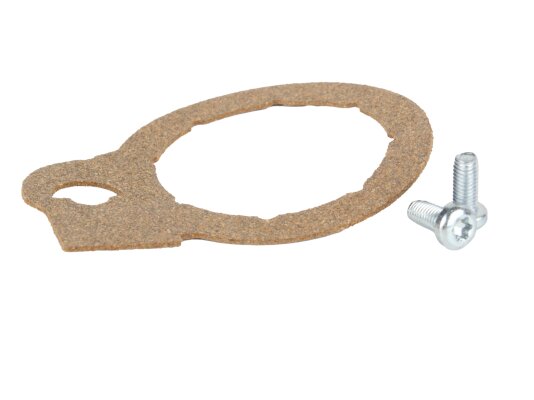

Труба Вентури может фиксироваться в различных положениях (до 8) на вентилятор DC. Для установки применяются два самонарезающих винта М5, которые входят в комплектацию. Для герметизации соединений в стандартный набор поставки включена специальная прокладка. Монтаж осуществляется горизонтально, вертикально на боковых и торцевых выпускных отверстиях. Торцевой вариант крепления подразумевает использование четырех винтов М4 и специального уплотнения из NBR-резины. Для боковой установки применяется 3 винта М5 и соответствующее уплотнительное кольцо. Дроссельный винт служит для настройки параметров.

Применение

Труба Вентури хорошо подходит для оснащения конденсационных котлов с теплообменниками Giannoni TRIO и DUO, TRIO 200 и DUO 100.
