Описание

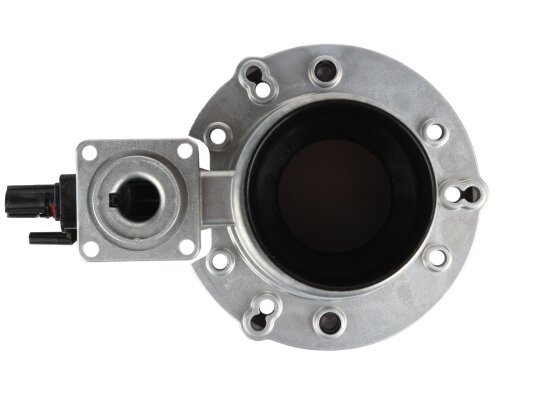

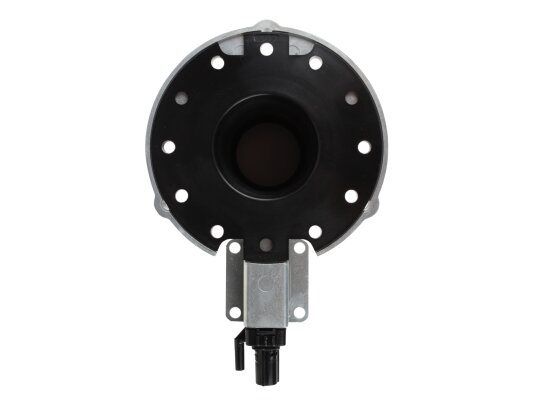

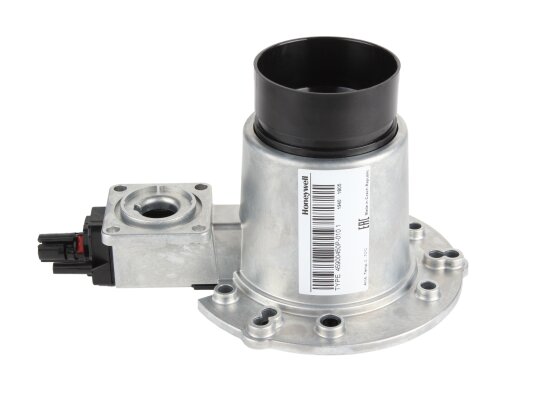

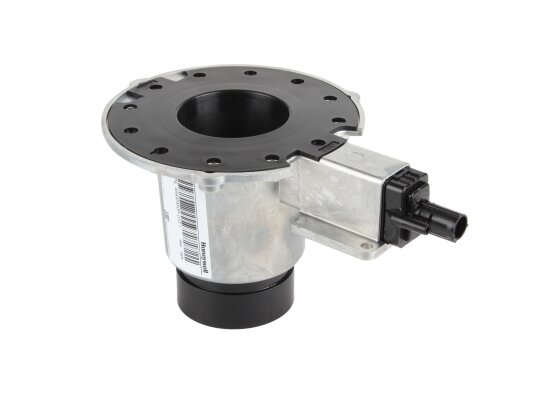

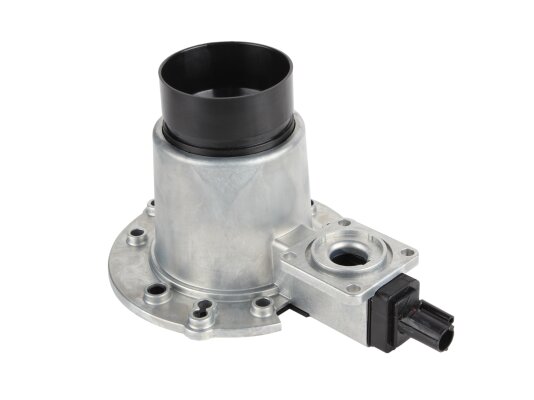

Труба вентури Honeywell 45900450P-010B служит для смешивания компонентов газовоздушной смеси при эксплуатации промышленных горелок с предварительным смешением. Входит в состав комбинированной системы, включающей вентилятор и газовый регулирующий клапан.

Особенности

Труба Вентури произведена из алюминиевого сплава, рассчитана на контакт с газообразной средой. Применяется для смешивания газа и воздуха и подготовке смеси к сгоранию, плавного регулирования мощности горелки с постоянным соотношением газ: воздух при уменьшении нагрузки тепловой установки до 20 % от предельно возможного значения.

Труба используется вместе с вентилятором и клапаном Honeywell, поддерживающим фиксированное значение соотношения газ: воздух (1:1). Плавная модуляция горелки происходит регулированием оборотов вала двигателя вентилятора. Регулировочный газовый клапан поддерживает выходное давление газа на уровне давления воздуха. В трубе Honeywell создается отрицательное давление относительно давления внешней среды, что приводит к поступлению газа.

Монтаж

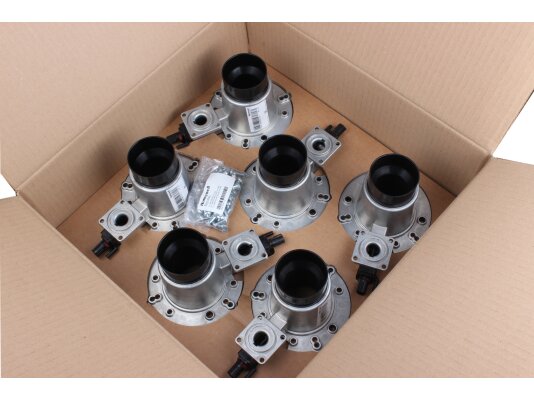

Труба может фиксироваться в различных положениях (до 8) на вентилятор DC. Для крепления применяются саморезы М5, включенные в базовый комплект. Герметичность соединений способствует уплотнительная прокладка (поставляется с трубой). Возможен горизонтальный, вертикальный монтаж на боковых и торцевых выпускных отверстиях. Для торцевой фиксации используются винты М4 и специальное уплотнение из NBR-каучука, для бокового крепления – винты М5 и соответствующее уплотнительное кольцо. Регулировка параметров осуществляется с помощью дроссельного винта.

Применение

Труба Вентури служит для сборки конденсационных котлов с теплообменниками Giannoni TRIO и DUO, TRIO 200 и DUO 100.

У нас можно также купить жаровые трубы других конфигураций и размеров.
